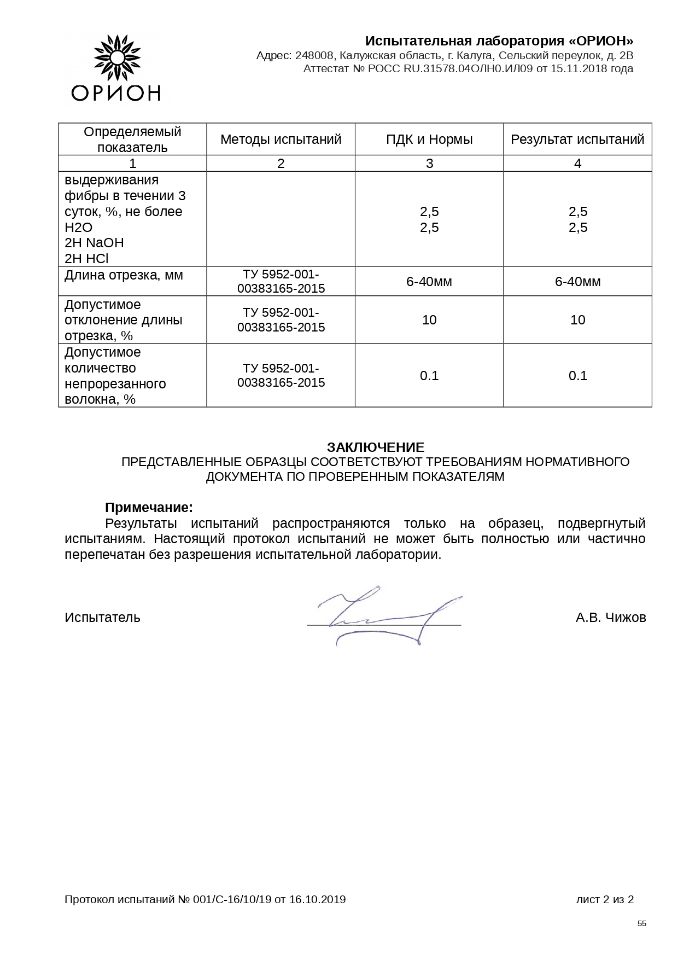

Бетонные стяжки могут быть самых разных видов, начиная с самых тонких (10 мм) отделочных слоев бетонного пола до слоев значительной толщины (до 80 мм), в которые встраиваются обогревательные элементы. Во всех случаях армированные стекловолокном стяжки, имеющие более высокие ударную прочность и трещиностойкость, укладываются более тонким слоем, чем обычные (неармированные) стяжки, но при этом обеспечивают более высокие рабочие характеристики. Содержание стеклофибры может быть достаточно высоким (1%) в самых тонких стяжках, а для более толстых слоев стекловолокно добавляется из расчета 1-1,5 кг на 1 куб.м бетона.

В целях сдерживания трещинообразования от ранней пластической усадки и общего улучшения эксплуатационных свойств бетона стеклофибра оказывает нужный эффект при добавлении в обычные бетонные смеси 0,6 кг на 1 куб.м без внесения изменений в рецептуру смеси. Главным преимуществом стекловолокна является то, что его дозировка может быть увеличена без каких-либо негативных последствий до уровня 3,5 – 10 кг на 1 куб.м, и при такой дозировке особенно улучшаются долговременные свойства затвердевшего бетона.

Армирование штукатурных растворов стекловолокном достигает наибольшего эффекта при дозировке от 0,5 до 2,5 %. При нанесении такого штукатурного раствора пневмонабрызгом или затирочной лопаткой до толщины 4 – 10 мм штукатурка в законченном виде становится гораздо более удоропрочной и трещиностойкой, заметно улучшается ее водонепроницаемость по сравнению с обычными цементно-песчаными штукатурками. Штукатурки со стекловолоконным армированием также применяются при возведении стен, сложенных насухо из стеновых блоков, а также при устройстве наружной изоляции стен. В большинстве случаев стекловолоконная фибра перемешивается всухую с другими компонентами штукатурной смеси, которая в виде готовой сухой смеси затем доставляется на стройплощадку.

Добавление стеклофибры в пропорции до 1 % к общему весу смеси увеличивает трещиностойкость и ударную прочность относительно тонких облицовочных покрытий, наносимых обрызгом, по сравнению с обычным торкрет-бетоном. Стекловолоконноое армирование может в равной степени успешно применяться как при сухом, так и при влажном торкретировании. Главное преимущество стеклофибры по сравнению с другими типами волокон являются пониженный отскок волокна и его потери при пневмонабрызге, а также получаемая в результате торкретирования совершенно безопасная бетонная поверхность, не требующая никакого защитного отделочного слоя.
